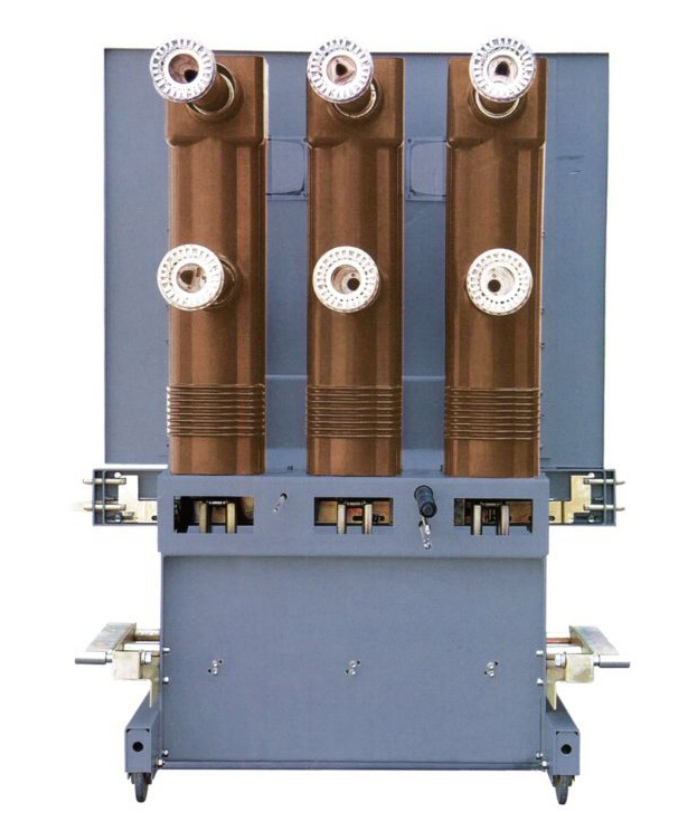

斷路器結構采用整體型布局

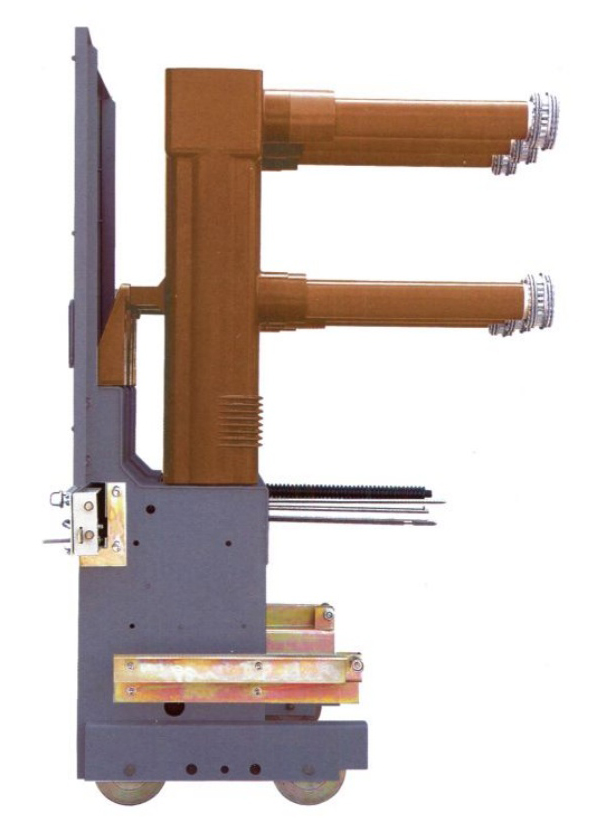

彈簧操動機構與斷路器本體部分采用一體化結構設計。一次主導電回路與機構采用前、后布局的形式，主導電回路部分位于斷路器的后部，彈簧操動機構位于斷路器的前部，手車推進機構位于斷路器的下方，其結構緊湊、布局合理，整機外形尺寸小。
主導電回路采用套筒式結構形式
VY4-40.5系列戶內真空斷路器(中置式)的主導電回路為套筒式結構形式。斷路器的一次主導電回路的真空滅弧室布置在封閉的絕緣筒內，絕緣筒選用機電性能可靠的環氧樹脂材料，并采用先進APG的工藝成型，該絕緣筒既起安裝支撐作用，又起相間、相對地絕緣作用。該絕緣筒的設計充分考慮了國家標準及嚴酷工作條件的使用要求，不僅可以防止真空滅室不受外界環境的影響，防止灰塵和異物進入主回路的部分，而且可以確保即使在濕熱及嚴重污穢的環境下，也可以對電壓效應呈現出高阻態。
主導電回路采用套筒式或固封式結構
VY4-40.5系列戶內高壓真空斷路器(落地式)的主導電回路有套筒式和固封式兩種結構形式可供用戶根據不同的使用場所進行方便地選擇。
套筒式結構:斷路器的一次主導電回路的真空滅弧室布置在封閉的絕緣筒內，絕緣筒選用機電性能可靠的環氧樹脂材料，并采用先進APG的工藝成型，該絕緣筒既起安裝支撐作用，又起相間、相對地絕緣作用。該絕緣筒的設計充分考慮了國家標準及嚴酷工作條件的使用要求，不僅可以防止真空滅室不受外界環境的影響，防止灰塵和異物進入主回路的部分，而且可以確保即使在濕熱及嚴重污穢的環境下，也可以對電壓效應呈現出高阻態。

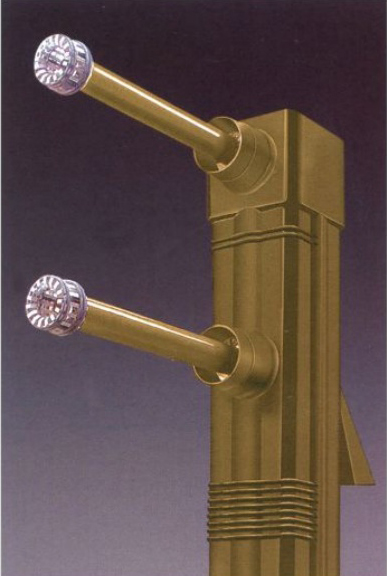

固封式結構:斷路器的一次導電回路采用固體絕緣技術的固封極柱，該固封極柱通過先進的自動壓力凝膠APG 工藝將真空滅弧室和一次導電回路的其它零件直接固封在特種環氧樹脂材料里，形成一個主導電回路模塊。固封極柱安裝端進行了內外雙裙邊的設計，該極柱具有大爬電比距、高機械強度、高零部件精度、零部件數量少、無需二次調整、搭接面少的特點。極柱電場分布均勻，避免了局部電場集中對有機絕緣的破壞。同時采用此種結構設計，可筒化一次主導電回路的裝配工藝，徹底避免了主導電回路連接螺栓由于運行中的振動而松動的問題，保證了主導電回路電聯結的高可靠性，使斷路器的一次主導電回路的實現免維護成為可能。
靈活的安裝方式
VY4-405系列戶內高壓真空斷路器(落地式)具有固定式和手車式兩種安裝方式，均可以十分方便地實現可靠的機械“五防聯鎖”。既可直接安裝在各類型的固定式開關柜內，亦可配裝在各類型可移開式開關柜的手車。
