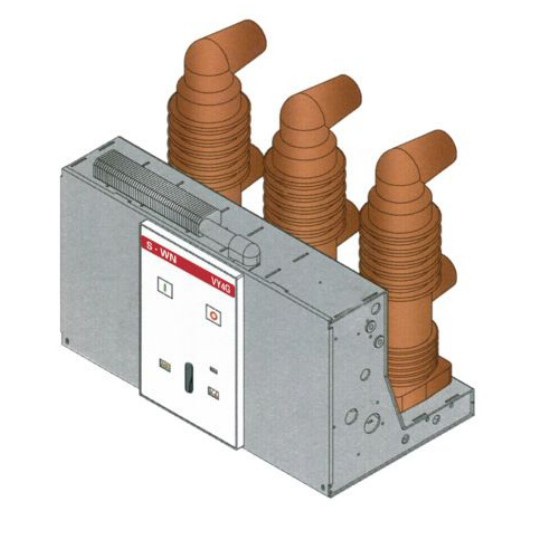

斷路器結構采用整體型布局
彈簧操動機構與斷路器本體部分采用一體化結構設計。一次主導電回路與機構采用前、后布局的形式，主導電回路部分位于斷路器的后部，彈簧操動機構位于斷路器的前部，手車推進機構位于斷路器的下方，其結構緊湊、布局合理，整機外形尺寸小。
可靠的一體化彈簧操動機構
VY4-24系列戶內真空高壓斷路器的彈簧操動機構為平面布置的彈簧操動機構，具有手動儲能和電動儲能功能，整機的外形尺寸小，斷路器的整體剛度好，操作性能始終如一。
VY4-24系列戶內真空高壓斷路器的操動機構主傳動結構為成熟的12kVVBS系列操動機構的延伸，主傳動的可靠性有上萬臺的生產、運行經驗，斷路器整機動作的穩定性、可靠性高。
中置式手車結構
VY4-24系列戶內真空高壓斷路器的手車式采用中置式手車結構設計，使得整機體積小，結構緊湊，剛性好，運動靈活，配合精度高，此種結構設計，提高了斷路器手車與開關柜之間活動電聯結的可靠性及整個開關柜的動熱穩定性。
