總則

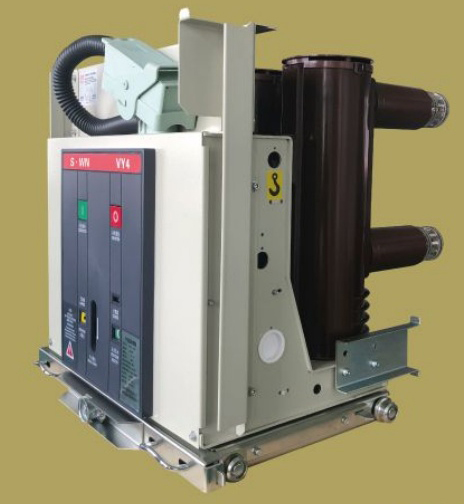

VY4-12型系列戶內高壓真空斷路器為我公司自主研發的具有行業內競爭力的新一代12KV真空斷路器。其主要特征是主導電回路安裝在全封閉的三相絕緣筒內，操動機構與主導電回路前后布置。操動機構為新型彈簧操動機構，該機構為我公司自主研發，結構簡單、動作可靠，已有數萬臺的生產制造經驗，并被國內諸多高端真空斷路器制造廠家采用和借鑒。
標準
VY4-12型系列戶內高壓真空斷路器各項技術參數完全符合GB1984、GB/T11022和中國電力行業標準DL403,同時還滿足IEC62271-100、IEC56標準規范以及其他主要工業化國家相關標準的規定。
試驗
VY4-12型系列戶內高壓真空斷路器已通過了以下的各種試驗，可以確保其在正常使用條件下安全運行。
型式試驗:工頻耐壓、雷電沖擊耐壓、溫升、短時和峰值耐受電流、短路電流開合能力及電纜充電電流開合試驗。
出廠試驗:機械特性測試、主回路工頻耐壓試驗、輔助和控制回路絕緣性能試驗、主回路電阻測試、聯鎖操作試驗、機械和電氣操作試驗。
應用范圍
VY4-12型系列戶內高壓真空斷路器可廣泛用于電廠、電網、冶金、石化、城市基礎設施建設如機場、樓宇、地鐵等項目。
VY4-12型系列戶內高壓真空斷路器在配電系統中，可適用于控制和保護電纜、架空線、變壓器、電動機、發電機和電容器組。
運行安全
VY4-12型系列戶內高壓真空斷路器擁有完善的機械和電氣聯鎖裝置，同時具有極高的操作可靠性與使用壽命，配合相適應的開關柜可完成安全的配電功能，確保操作者和設備的安全。
